encoder decoder






 1.Tujuan[kembali]

  •  Mengetahui dan memahami sensor vibrasi SW420
  •  Mengetahui prinsip kerja sensor vibrasi flame sensor

  • Mengetahui encoder 74247 dan seven segment
  • Memahami gerbang logika

2.Alat dan Bahan[kembali]


  • Alat
    a. Baterai

Baterai merupakan sebuah alat digunakan sebagai sumber tegangan pada rangkaian.

   b. DC Voltmeter




DC Voltemeter merupakan alat ukur yang digunakan untuk mengukur tegangan DC.

  • Bahan
    a. Resistor




Resistor merupakan komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya.

Cara menghitung nilai resistansi resistor dari gelang warna:

        1. Masukkan angka langsung dari kode warna gelang pertama

        2. Masukkan angka langsung dari kode warna gelang kedua

        3. Masukkan angka langsung dari kode warna gelang ketiga

 4. Masukkan jumlah nol dari kode warna gelang ke 4 atau pangkatkan angka tersebut

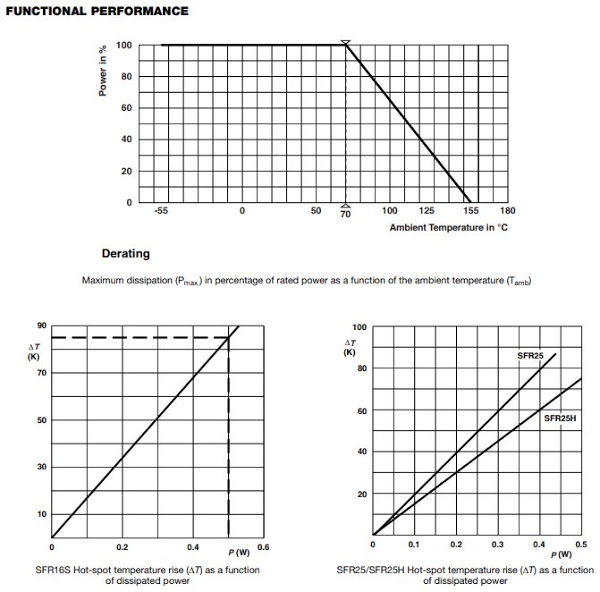

spesifikasi resistor



    b. Sensor Vibrasi SW420



Sensor Vibration adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah ke dalam sinyal listrik.

Konfigurasi Pin


Spesifikasi


Datasheet sensor vibrasi SW420




    c. flame sensor


    Flame sensor adalah sensor yang dirancang untuk mendeteksi dan menanggapi keberadaan api dan memungkinkan mendeteksi api. yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm.

Spesifikasi Flame sensor:

    a.Tegangan operasi antara 3,3 – 5 Vdc

    b.Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan

    c.Sudah terpackage dalam bentuk modul

    d.Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing

 Konfigurasi pin flame sensor:



                Datasheet flame sensor :




    d. Relay

    Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik


        Konfigurasi pin relay :



        spesifikasi relay


    e. Motor DC

    Digunakan untuk output dari rangkaian dan berjalan jika sensor infrared berlogika 1


     Konfigurasi Pin





                                                Pin 1    : Terminal 1

                                                Pin 2    : Terminal 2

        Spesifikasi



            Grafik motor DC :



    f. Buzzer

             Buzzer listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.


Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi kisaran 1-5 KHz hingga 100 KHz untuk aplikasi ultrasound. Tegangan operasional buzzer yang umumnya berkisar 3-12 V.

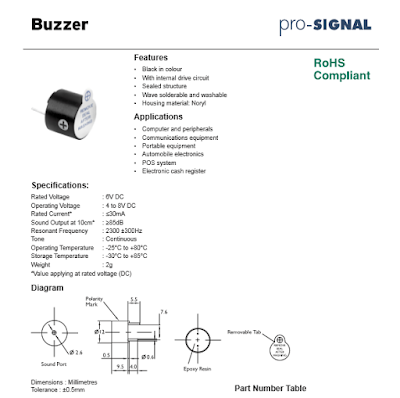

Spesifikasi



   Cara Kerja Buzzer

    Tegangabn Listrik yang mengalir ke buzzer akan menyebabkan gerakan mekanis, gerakan tersebut akan diubah menjadi suara atau bunyi yang dapat didengar oleh manusia.


g. Transistor NPN












Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal. Transistor NPN adalah tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emittor menuju kolektor.

            Konfigurasi Pin



          Spesifikasi Transistor:

        1. DC Current gain(hfe) maksimal 800
        2. Arus Collector kontinu(Ic) 100mA
        3. Tegangan Base-Emitter(Vbe) 6V
        4. Arus Base(Ib) maksimal 5mA

        Data Sheet Transistor



            Grafik respon




H. Gerbang logika AND ( IC 4081 )

Gerbang AND (IC 4081) memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0.

Konfigurasi pin :

·           -  Pin 7 adalah suplai negatif

·           -  Pin 14 adalah suplai positif

·           - Pin 1 & 2, 5 & 6, 8 & 9, 12 & 13 adalah input gerbang

·           - Pin 3, 4, 10, 11 adalah keluaran gerbang



Spesifikasi  :

    - Catu daya : 3 V - 15 V
    - Fungsi : Quad 2-Input AND Gate
    - Propagation delay : 55 ns
    - Level tegangan I/O : CMOS
    - Kemasan : DIP 14-pin

i. Seven Segment



Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

Data Sheet Seven segment:


j. Decoder (IC 74247)

IC 74247, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

konfigurasi pin:

Datasheet decoder:


K. Logicstate




Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.


L . Power Supply



Power supply atau catu daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik maupun elektronika lainnya.



 3.Dasar teori[kembali]

a. Resistor

 Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Satuan atau nilai resistansi suatu resistor disebut Ohm dilambangkan dengan simbol Omega (Ω).

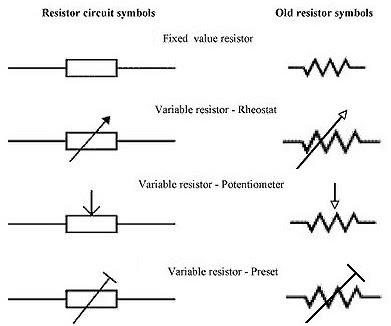

Simbol Resistor






Cara Menentukan Nilai Resistor

     a. Dengan Kode Warna

- Resistor dengan 4  cincin kode warna

     Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

    - Resistor dengan 5 cincin kode warna
    Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

    - Resistor dengan 6 cincin warna
    Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

    b. Dengan Kode Huruf Resistor


Kode Huruf Untuk Nilai Resistansi :

· R, berarti x1 (Ohm)

· K, berarti x1000 (KOhm)

· M, berarti x 1000000 (MOhm)

    Kode Huruf Untuk Nilai Toleransi :

· F, untuk toleransi 1%

· G, untuk toleransi 2%

· J, untuk toleransi 5%

· K, untuk toleransi 10%

· M, untuk toleransi 20%

Rumus Menentukan Nilai Resitor
- Resistor Seri R(total) = R1+R2+ R(selanjut nya).

- Resistor Paralel R(total) = 1/R(total) = 1/R1 + 1/R2 + 1/R(seterusnya).


b. Sensor Vibrasi SW420

        Sensor vibrasi SW420 adalah suatu alat yang berfungsi untuk mendteksi adanya getaran dan akan diubah ke sinyal listrik. cara kerja sensor ini dengan menggunakan satu buah pelampung logam yang akan bergetar di tabung yang berisi 2 elektroda ketika sensor menerima getaran. Terdapat 2 output digital (0 dan 1) dan analog output.


Karakteristik Sensor Vibrasi SW420

    - Tegangan operasi 3,3 V hinggan 5V DC

    - LED menunjukkan keluaran dan daya

    - Desain berbasis LM393

    - Mudah digunakan dengan mikrokontroler atau IC digital/analog normal

    - Dengan lubang baut untuk memudahkan pemasangan

Grafik Respon



c. flame sensor


         Sensor ini sensitiv terhadap api dan radiasi. Biasanya digunakan pada rangkaian alarm kebakaran atau kejuaraan robot pendeteksi kebakaran. Dapat mendeteksi cahaya dengan panjang gelombang dalam jarak tertentu

Spesifikasi:

a. Mendeteksi cahaya dengan rentang panjang gelombang 760-1100 nm

b. Jarak deteksi : 20cm (4.8V) hingga 100 cm (1V)

c. Sudut deteksi : 60°

d. Tegangan operasi : 3.3-5V

e. Tegangan keluaran : analog

            Respons terhadap nyala api yang terdeteksi bergantung pada pemasangan, tetapi dapat mencakup membunyikan alarm, menonaktifkan saluran bahan bakar (seperti propana atau saluran gas alam), dan mengaktifkan sistem pencegah kebakaran. Ketika digunakan dalam aplikasi seperti tungku industri, perannya adalah untuk memberikan konfirmasi bahwa tungku bekerja dengan benar; dalam hal ini mereka tidak melakukan tindakan langsung di luar memberi tahu operator atau sistem kontrol. Detektor api seringkali dapat merespon lebih cepat dan lebih akurat daripada detektor asap atau panas karena mekanisme yang digunakan untuk mendeteksi nyala api.

Grafik respon sensor :

Temperatur terus naik akibat proses perpindahan kalor melalui udeara sehingga sensor dapat menyerap kalor yang di pancarkan oleh api sehingga semakin lama api menyala semakin panas temperatur pada ruangan tersebut . dan disini semakin dekat jarak sensor dengan api maka semakin tinggi yang dibaca oleh alat ukur sensor begitu sebaliknya jika semakin jauh sensor dengan jarak api maka pembacaan oleh alat ukur maka kecil .

d. Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.



 Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.



e. Relay


Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1. Electromagnet (Coil)

2. Armature

3. Switch Contact Point (Saklar)

4. Spring

 Gambar dari bagian-bagian relay




Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)


 f. Buzzer

Buzzer listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.

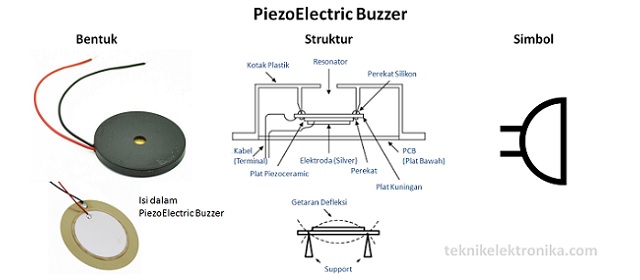

Simbol


Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi kisaran 1-5 KHz hingga 100 KHz untuk aplikasi ultrasound. Tegangan operasional buzzer yang umumnya berkisar 3-12 V.

   Cara Kerja Buzzer

    Tegangabn Listrik yang mengalir ke buzzer akan menyebabkan gerakan mekanis, gerakan tersebut akan diubah menjadi suara atau bunyi yang dapat didengar oleh manusia.


g. Transistor NPN

Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor 2SC1162 bertipe NPN. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor  yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis  melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff  (saklar tertutup).


Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Karakteristik I/O



H.  Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.




 Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

i. Gerbang logika AND ( IC 4081 )



Gerbang AND akan berlogika 1 apabila semua inputnya berlogika 1, namun bila salah satu atau semua keluarannya berlogika 0 maka keluarannya berlogika 0.
Perhatikan Tabel kebenaran dibawah untuk menjelaskan gerbang AND

Tabel kebenaran gerbang AND

Tabel kebenaran gerbang AND

j. 7 Segment Anoda

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment Display


k. Decoder (IC 74247)




IC BCD 74247 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 74247 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 74247.

Konfigurasi Pin Decoder:


a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja dengan logika High=1.

b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.

c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.

d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 74247, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 74247 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

L. Logic State

status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan

 4.Percobaan[kembali]



  • Buka aplikasi proteus
  • Siapkan alat dan bahan pada library proteus
  • Pilih komponen yang dibutuhkan komponen dioda, resistor, sensor vibrasi sw420,flame sensor, gerbang logika AND, ground, buzzer, logicstate.
  • Rangkai setiap komponen menjadi rangkaian yang diinginkan
  • Ubah spesifikasi komponen sesuai kebutuhan
  • Jalankan simulai rangkaian

5.Prinsip Kerja[kembali]




    Prinsip Kerja :

Apabila vibrasi sensor dan flame sensor tidk mendeteksi getaran dan percikan api yaitu kedua sensor berlogika 0, maka output pada sensor sebesar 0-0.5 V akan diteruskan ke pin A dan pin B 74247 sehingga seven segmen akan menampilkan angka 0 sebagai tanda bahwa kedua sensor tidak ada menedeteksi apapun.

Apabila sensor vibrasi mendeteksi adanya getaran yaitu sensor berlogika 1 maka output sensor sebesar 5 V diteruskan ke pin A 74247 sehinnga seven segmen akan menampilkan angka 1 yang menandakan sensor vibrasi aktif. Kemudian output sensor sebesar 5V juga diteruskan ke gerbang AND maka input pada gerbang AND yaitu 1:1 sehingga output pada gerbang AND yaitu 1 lalu diteruskan ke resistor kemudian tegangan sebesar 0.87 V diteruskan ke transistor sehingga transistor aktif. Karena Q1 on maka ada arus dari batterai menuju relay sehingga relay aktif sehingga switch relay berpindah ke kiri dan relay on. dari relay arus mengalir ke kaki kolektor Q1 menuju ke emitor dan ke ground. Karena relay on dan switchnya berpindah ke kiri, arus mengalir ke battray dan dari batrai masuk ke motor sehingga motor aktif.

Apabila flame sensor mendeteksi adanya percikan api yaitu sensor berlogika 1 maka output sensor sebesar 5V diteruskan ke pin B 74247 sehinnga seven segment akan menampilkan angka 2 yang menandakan sensor flame aktif. Kemudian output sensor sebesar 5V juga diteruskan ke gerbang AND maka input pada gerbang AND yaitu 1:1 sehingga output pada gerbang AND yaitu 1 lalu diteruskan ke resistor kemudian tegangan sebesar 0.87 V diteruskan ke transistor sehingga transistor aktif. Karena Q2 on maka ada arus dari batterai menuju relay sehingga relay aktif sehingga switch relay berpindah ke kiri, dari relay arus mengalir ke kaki kolektor Q2 menuju ke emitor dan ke ground. Karena relay on maka arus mengalir ke battray dan dari baterai masuk ke buzer sehingga buzer aktif.

Apabila sensor vibrasi dan senso flame aktif maka output dari sensor vibrasi dan sensor flame akan diteruskan ke pin A dan pin B 74247 sehingga seven segment akan menampilkan angka 3 yang menandakan kedua sensor aktif sehingga output dari kedua sensor sebesar 5V diteruskan ke gerbang AND U2 dan U3 lalu diteruskan ke transistor karena transistor on maka ada ada arus dari batterai masuk ke relay sehingga relay aktif dan switch pada relay berpindah ke kiri dari relay arus mengalir kek kaki kolektor Q1 dan Q2 menuju ke emitor dan ke ground . Karena relay on maka arus mengalir ke motor dan buzer sehingga motor dan buzer aktif.



6.Video[kembali]








 7.Download[kembali]

simulasi rangkaian klik disini
data sheet resistor klik disini
data sheet relay klik disini
librari senor magnet klik disni
librari sensor infra red klik disini
librari sensor sound klik disini
data sheet npn klik disini
data sheet led klik disini
data sheeet opamp klik disini
data sheet motor klik disini
