TUGAS PENDAHULUAN 2 MODUL 4






1. Kondisi[Back]

Percobaan 3 Kondisi 4

Buatlah rankaian seperti pada percobaan 3,ubah gerbang NOR 4 input 1 output menjadi gerbang OR dan gerbang OR satu input 2 output menjadi gerbang NOR

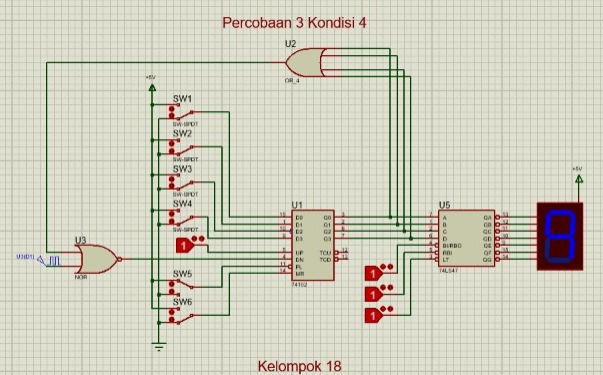

2. Gambar Rangkaian Simulasi[Back]




3. Video Simulasi[Back]



4. Prinsip Kerja Rangkaian[Back]

Pada percobaan 3 kondisi 4 terdapat 6 SW SPDT, IC 74192, 74LS47, seven segment, gerbang OR dan NOR. Pada rangkaian terdapat SW1-SW4 menuju kaki input D0-D3. SW5 menuju ke pin PL lalu SW6 menuju pin MR. dimana UP menuju logicstage dan DN terhubung dengan gerbang NOR dimana gebang NOR terhubung dengan clock dan output OR. Dimana input OR adalah output IC 74192 Q0-Q3.

Pada IC 74LS47 input A,B,C dan D berasal dari output IC 74192 Q0-Q3. BI/RBO  akan membuat sevensegmet nyala atau mati, lalu untuk LIT untuk mentes lampu pada seven segment


5. Lik Download[Back]
