1. Tujuan[Back]

- Mengetahui dan memahami cara kerja Sensor Flame dan Thermocouple

- Dapat mengaplikasikan atau membuat rangkaian Alarm Leleh Besi dengan menggunakan Proteus


2. Alat dan Bahan[Back]

- Power Supply DC


Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat yang dapat menyediakan energi listrik untuk perangkat listrik atau elektronika lainnya.

- Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

 2.2 Bahan[Daftar]

- Resistor


Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Pada rangkaian ini resistor juga berfungsi untuk mencari frekuensi pada IC.

Pin Out:


Spesifikasi:





- Transistor NPN


Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

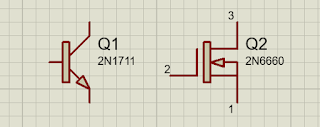

Konfigurasi Pin out:


Spesifikasi:



 - LED

LED ialah suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. LED (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator/lampu indikator. Contohnya dapat kita jumpai pada rangkaian-rangkaian elektronika led digunakan sebagai indikator ON/OFF.
Spesifikasi:

 - Baterai


Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik.

Datasheet Battery:



 - OpAmp



Operatinal amplifier atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati (faktor penguatan) sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741. Penguat operasional adalah perangkat yang sangat efisien dan serba guna. Contoh penggunaan penguat operasional adalah untuk operasi matematika sederhana seperti penjumlahan dan pengurangan terhadap tegangan listrik hingga dikembangkan kepada penggunaan aplikatif seperti komparator dan osilator dengan distorsi rendah.

Konfigurasi  OpAmp:

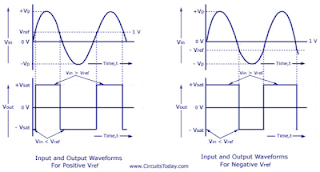

 Gelombang input dan output op amp:

 - Gerbang Logika AND



Gerbang AND (IC 4081) memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0.

Konfigurasi pin :

          -  Pin 7 adalah suplai negatif

          -  Pin 14 adalah suplai positif

          - Pin 1 & 2, 5 & 6, 8 & 9, 12 & 13 adalah input gerbang

          - Pin 3, 4, 10, 11 adalah keluaran gerbang

Spesifikasi  :

    - Catu daya : 3 V - 15 V
    - Fungsi : Quad 2-Input AND Gate
    - Propagation delay : 55 ns
    - Level tegangan I/O : CMOS
    - Kemasan : DIP 14-pin

- Gerbang Logika OR


OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.

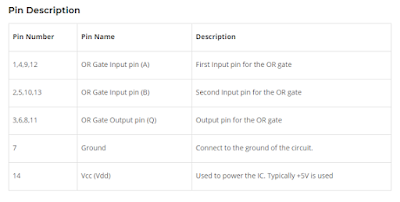

Konfigurasi Pin :




Spesifikasi :

    Tegangan Suplai: 5 hingga 7V

    Tegangan Input: 5 hingga 7V

    Kisaran suhu pengoperasian = -55 ° C hingga 125 ° C

    Tersedia dalam paket SOIC 14-pin

- Gerbang Logika NAND (IC 7400)


IC 7400 merupakan ic yang dibangun dari gerbang logika dasar NAND. Gerbang NAND menghendaki semua inputnya bernilai 0 (terhubung dengan ground) atau salah satunya bernilai 1 agar menghasilkan output yang berharga 1.

Spesifikasi IC 7400:

Tegangan Suply: 7 V

Tegangan input: 5.5 V

Beroperasi pada suhu udara 0 sampai +70 derjat

Kiasaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius

Konfiugurasi pin:

- Vcc : Kaki 14

 - GND : Kaki 7

- Input : Kaki 1 dan 2, 4 dan 5, 13 dan 12, 10 dan 9

- Output : Kaki 3, 6, 1

Datasheet IC 7400(NAND):


- Decoder


IC 74247, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

konfigurasi pin:


 Datasheet decoder:




- Relay


Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan  komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

Fitur:

1. Tegangan pemicu (tegangan kumparan) 5V

2. Arus pemicu 70mA

3. Maksimum beban AC 10A @250/125V

4. Maksimum beban DC 10A @30/28V

5. Switching maksimum 300 operasi/menit

Konfigurasi pin:


Spesifikasi:



- Ground



Ground berarti sebuah titik referensi umum atau tegangan potensial sama dengan “tegangan nol”. Ground bersifat relatif, karena dapat memilih titik dimana saja dalam sirkuit untuk dijadikan ground untuk mereferensi semua tegangan dalam rangkaian.
Ground juga berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
Sistem gronding pada peralatan kelistrikan dan elektronika adalah memberikan perlindungan  pada seluruh sistem.

- Motor



Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo.

Tegangan Terukur 5V DC

 Spesifikasi item:

 o   Tanpa kecepatan beban 12000 ± 15% rpm

 o   Tidak ada arus beban =280mA

 o   Tegangan operasi 1.5-9V DC

 o   Mulai Torsi =250g.cm (menurut blade yang dikembangkan sendiri)

 o   mulai saat ini =5A

 o   Resistansi Isolasi di atas 10O antara casing dan terminal DV 100V

 o   Arah Rotasi CW: Terminal [+] terhubung ke catu daya positif, terminal [-] terhubung     ke nagative

 o   daya, searah jarum jam dianggap oleh arah poros keluaran

 o   celah poros 0,05-0,35mm

Grafik  Motor DC:

Datasheet Motor DC:



- Buzzer



Buzzer merupakan sebuah komponen elektronika yang masuk dalam keluarga transduser, yang dimana dapat mengubah sinyal listrik menjadi getaran suara. Nama lain dari komponen ini disebut dengan beeper. Buzzer berfungsi sebagai indikator pada rangkaian ini.

Konfigurasi Pin:


Spesifikasi:

a. Tegangan operasi 4-8V DC

b.Arus <30mA

c. Frekuensi Resonansi 2300Hz

- Sensor Flame



Flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.

Spesifikasi dari flame detector ini adalah sebagai berikut:

           1. Keluaran = Digital (D0)

            2. Output Digital: 0 dan 1

            3. Tegangan operasi: 3.3V hingga 5V

            4. Format keluaran: Output digital (TINGGI / RENDAH)

            5. Rentang deteksi panjang gelombang: 760nm hingga 1100nm

            6. Menggunakan komparator LM393

            7. Sudut deteksi: sekitar 60 derajat

            8. Sensitivitas yang dapat disesuaikan melalui potensiometer

            9. Arus Keluaran Maksimum: 15 mA

            10. Indikator lampu LED: daya (merah) dan output switching digital (hijau)

            11. Api yang lebih ringan mendeteksi jarak 80cm

Konfigurasi pin:

Modul sensor api ini memiliki 4 kaki/pinout dengan konfigurasi :

1. Vcc (5V)

2. Gnd

3. AO (Analog Input).

4. Digital Output (DO).

Grafik:


 - Thermocouple

Thermocouple adalah alat ukur atau sensor untuk mengukur suhu melalui dua jenis logam konduktor berbeda yang digabungkan pada bagian ujungnya hingga dapat menimbulkan efek "thermo electric".

Spesifikasi:



Konfigurasi pin:

1. Kaki positif : 70% Platinum, 30% Rhodium
2. Kaki negatif : 94% Platinum, 6% Rhodium

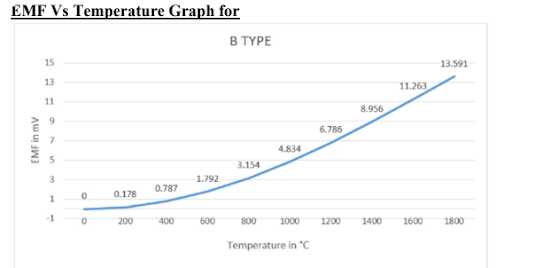

Grafik:
- 7Segment





Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.

Data Sheet Seven segment:


3. Dasar Teori[Back]

Resistor





Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Rumus resistor dengan hukum ohm: R = V/I

Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.


Berikut contoh cara menghitungnya :

Transistor NPN


Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).

Karakteristik dari masing-masing daerah operasi transistor tersebut dapat diringkas sebagai berikut:

•             Daerah Potong (cutoff):
Dioda Emiter diberi prategangan mundur. Akibatnya, tidak terjadi pergerakan elektron, sehingga arus Basis, IB = 0. Demikian juga, arus Kolektor, IC = 0, atau disebut ICEO (Arus Kolektor ke Emiter dengan harga arus Basis adalah 0).

•             Daerah Saturasi
Dioda Emiter diberi prategangan maju. Dioda  Kolektor juga diberi prategangan maju. Akibatnya, arus Kolektor, IC, akan mencapai harga maksimum, tanpa bergantung kepada arus Basis, IB, dan βdc. Hal ini, menyebabkan Transistor menjadi komponen yang tidak dapat dikendalikan. Untuk menghindari daerah ini, Dioda Kolektor harus diberi prateganan mundur, dengan tegangan melebihi VCE(sat), yaitu tegangan yang menyebabkan Dioda Kolektor saturasi.

•             Daerah Aktif
Dioda Emiter diberi prategangan maju. Dioda Kolektor diberi prategangan mundur. Terjadi sifat-sifat yang diinginkan, dimana:
                                                                                                    atau:


 Op-Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ∼)

b. Impedansi input tak berhingga (rin = ∼)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)



Rangkaian Dasar OP AMP

a. OP AMP Inverting




Penguatan yang outputnya berbeda fasa 180° dengan inputnya, bila input positif maka output akan menjadi negatif.
  Vout = - (Rf / R1) Vin

b. OP AMP Non Inverting




Penguatan yang outputnya sama dengan input yaitu tidak ada pembalikan fasa.

Vout = Vin (1 + Rf / Rin)



Gerbang Logika AND


Gerbang AND akan menghasilkan keluaran (Output) Logika 1, jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan keluaran (Output) Logika 0, jika salah satu dari masukan (Input) bernilai Logika 0.

Tabel Kebenaran:

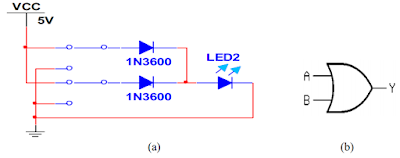

Gerbang Logika OR





Gerbang OR akan menghasilkan keluaran (Output) Logika 1, jika salah satu dari masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan keluaran (Output) Logika 0, maka semua masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika OR adalah Plus (+).
Tabel Kebenaran:


Logicstate

Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

LED





LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.



Tegangan maju LED

Karakteristik



Relay


Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

 Cara kerja Relay:

  Setelah mengetahui pengertian serta fungsi dari relay, anda juga harus mengetahui cara kerja atau prinsip kerja dari relay. Namun sebelumnya anda perlu mengetahui bahwa pada sebuah relay terdapat 4 bagian penting yaitu electromagnet (coil), Armature, Switch Contact Point (saklar) dan spring. Untuk lebih jelasnya silahkan lihat gambar di bawah ini.


Kontak point relay terdiri dari 2 jenis yaitu:
  1. Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi close (tertutup).
  2. Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berapa pada posisi open (terbuka)

 Berdasarkan gambar diatas, iron core(besi) yang dililitkan oleh kumparan coil berfungsi untuk mengendalikan iron core tersebut. Ketika kumparan coil di berikan arus listrik, maka akan timbul gaya elektromagnet sehingga akan menarik Armature berpindah posisi yang awalnya NC(tertutup) ke posisi NO(terbuka) sehingga menjadi saklar yang dapat menghantarkan arus listrik di posisi NO. Posisi Armature yang tadinya dalam kondisi CLOSE akan menjadi OPEN atau terhubung. Armature akan kembali keposisi CLOSE saat tidak dialiri listrik. Coil yang digunakan untuk menarik Contact Point ke posisi CLOSE umunnya hanyak membutuhkan arus llistrik yang relatif kecil.

Motor DC

Prinsip Kerja Motor DC
  Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

 Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika 0arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.


 Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

7 Segment



Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.


Tabel Pengaktifan Seven Segment Display:




Sensor Flame






Flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.


Dalam suatu proses pembakaran pada pembangkit listrik tenaga uap, flame detector dapat mendeteksi hal tersebut dikarenakan oleh komponen-komponen pendukung dari flame detector. Sensor nyala api ini mempunyai sudut pembacaan sebesar 60 derajat, dan beroperasi normal pada suhu 25 – 85 derajat Celcius.

Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi  nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.

Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.

 Grafik:


Thermocouple



Termokopel (Thermocouple) adalah jenis sensor suhu yang digunakan untuk mendeteksi atau mengukur suhu melalui dua jenis logam konduktor berbeda yang digabung pada ujungnya sehingga menimbulkan efek “Thermo-electric”. Efek Thermo-electric pada Termokopel ini ditemukan oleh seorang fisikawan Estonia bernama Thomas Johann Seebeck pada Tahun 1821, dimana sebuah logam konduktor yang diberi perbedaan panas secara gradient akan menghasilkan tegangan listrik. Perbedaan Tegangan listrik diantara dua persimpangan (junction) ini dinamakan dengan Efek “Seeback”.

Termokopel merupakan salah satu jenis sensor suhu yang paling populer dan sering digunakan dalam berbagai rangkaian ataupun peralatan listrik dan elektronika yang berkaitan dengan suhu (temperature). Beberapa kelebihan termokopel yang membuatnya menjadi populer adalah responnya yang cepat terhadap perubahaan suhu dan juga rentang suhu operasionalnya yang luas yaitu berkisar diantara -200˚C hingga 2000˚C. Selain respon yang cepat dan rentang suhu yang luas, Termokopel juga tahan terhadap goncangan/getaran dan mudah digunakan.

Tipe-tipe Thermocouple

  • Termokopel Tipe E

Bahan Logam Konduktor Positif : Nickel-Chromium
Bahan Logam Konduktor Negatif : Constantan
Rentang Suhu : -200˚C – 900˚C

  • Termokopel Tipe J

Bahan Logam Konduktor Positif : Iron (Besi)
Bahan Logam Konduktor Negatif : Constantan
Rentang Suhu : 0˚C – 750˚C

  • Termokopel Tipe K

Bahan Logam Konduktor Positif : Nickel-Chromium
Bahan Logam Konduktor Negatif : Nickel-Aluminium
Rentang Suhu : -200˚C – 1250˚C

  • Termokopel Tipe N

Bahan Logam Konduktor Positif : Nicrosil
Bahan Logam Konduktor Negatif : Nisil
Rentang Suhu : 0˚C – 1250˚C

  • Termokopel Tipe T

Bahan Logam Konduktor Positif : Copper (Tembaga)
Bahan Logam Konduktor Negatif : Constantan
Rentang Suhu : -200˚C – 350˚C

  • Termokopel Tipe U (kompensasi Tipe S dan Tipe R)

Bahan Logam Konduktor Positif : Copper (Tembaga)
Bahan Logam Konduktor Negatif : Copper-Nickel
Rentang Suhu : 0˚C – 1450˚C

Prinsip Kerja Thermocouple

Pada dasarnya Termokopel hanya terdiri dari dua kawat logam konduktor yang berbeda jenis dan digabungkan ujungnya.  Satu jenis logam konduktor yang terdapat pada Termokopel akan berfungsi sebagai referensi dengan suhu konstan (tetap) sedangkan yang satunya lagi sebagai logam konduktor yang mendeteksi suhu panas.


Berdasarkan gambar diatas, ketika kedua persimpangan atau Junction memiliki suhu yang sama, maka beda potensial atau tegangan listrik yang melalui dua persimpangan tersebut adalah “NOL” atau V1 = V2. Akan tetapi, ketika persimpangan yang terhubung dalam rangkaian diberikan suhu panas atau dihubungkan ke obyek pengukuran, maka akan terjadi perbedaan suhu diantara dua persimpangan tersebut yang kemudian menghasilkan tegangan listrik yang nilainya sebanding dengan suhu panas yang diterimanya atau V1 – V2. Tegangan Listrik yang ditimbulkan ini pada umumnya sekitar 1 µV – 70µV pada tiap derajat Celcius. Tegangan tersebut kemudian dikonversikan sesuai dengan tabel referensi yang telah ditetapkan sehingga menghasilkan pengukuran yang dapat dimengerti oleh kita.

 Grafik Thermocouple:



4. Percobaan[Back]

    Saat flame sensor mendeteksi adanya api pembakaran besi, sensor berlogika 1, maka arus akan mengalir ke basis transistor Q2, transistor aktif, lalu diteruskan ke emitter. Lalu diteruskan ke gerbang logika OR. Dari gerbang logika OR, diteruskan  R7. Dari R7 ke basis transistor Q3, tegangannya 0.88V sehingga transistor aktif,  arus mengalir melalui baterai lalu diteruskan ke relay sehingga relay aktif, led dan motor hidup karena adanya arus yang mengalir pada baterai.

    Suhu diukur oleh thermocouple, perbedaan jenis metal pada thermocouple menimbulkan adanya beda potensial pada ujung thermocouple. Ujung negatif thermocouple dihubungkan ke pin negatif op-amp, ujung positif thermocouple dihubungkan dengan pin positif op-amp. Tegangan dari thermocouple di inputkan ke op-amp dengan penguatan 500 kali penguatan. Output op-amp berupa tegangan yang sudah mengalami penguatan yang diukur oleh voltmeter. Semakin tinggi suhu yang diukur thermocouple maka semakin besar pula tegangannya. Begitu pula sebaliknya, semakin rendah suhu yang diukur thermocouple maka semakin rendah tegamgan yang terukur. Titik leleh pada besi sekitar 1300 derajat celcius. Saat suhu pada mesin peleleh besi melebihi titik leleh besi, maka output dari thermocouple setelah dikuatkan mampu menghidupkan buzzer sebagai alarm.

    Ketika suhu thermocouple dibawah 1315 derajat celcius, tidak ada arus yang keluar dan mengalami penguatan pada OpAmp sehingga buzzer tidak berbunyi. Pada suhu 1315 derajat celcius ke atas, arus dari thermocouple akan diteruskan ke OpAmp, mengalami penguatan 500 kali, lalu diteruskan ke resistor dan led serta buzzer sehingga led dan buzzer hidup.
